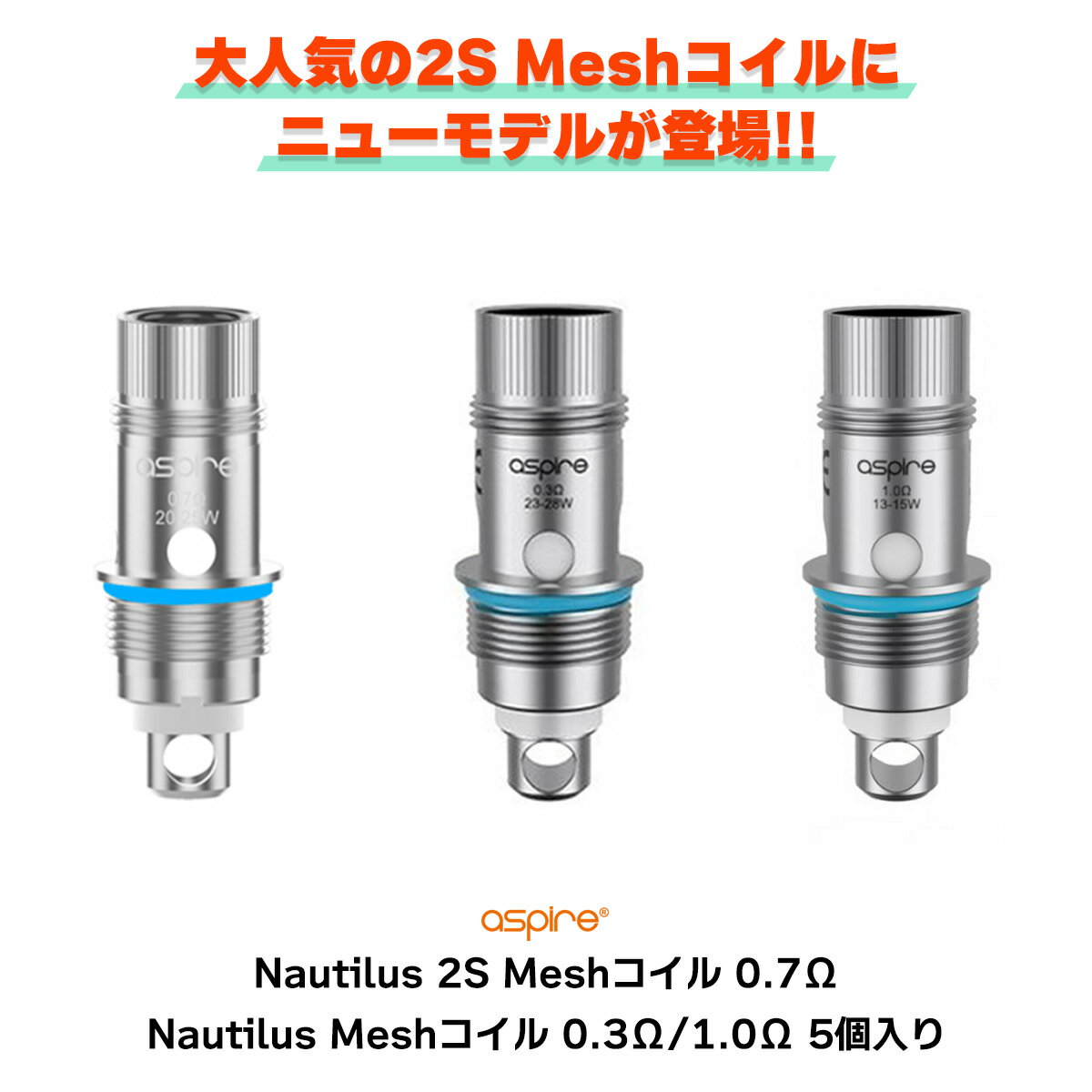

#128310;Nautilus 2S Meshコイル / Nautilus Meshコイル 5個入り(ノーチラスメッシュコイル)

#128311;ノーチラスコイルの中でも屈指の人気を誇る「2S Meshコイル 0.7Ω」に兄弟モデルが登場!
大人気スタンダードモデルの【0.7Ω】
より低抵抗で爆煙向きの【0.3Ω】
高抵抗でMTL向け、だけどメッシュコイルのシルキーさも兼ね備えた【1.0Ω】
全3種類の中からお好きなコイルをお選びいただけます!

#128310;Nautilus Prime XやNautilus 3タンクまで
【Nautilusコイル】に対応したVAPE(電子タバコ)なら全てに装着可能!



主な対応商品
●Aspire Nautilus 2S アトマイザー
●Aspire Nautilus GT アトマイザー
●Aspire Nautilus GT Mini アトマイザー
●Aspire Nautilus3 アトマイザー
●Aspire Nautilus Prime X
●Aspire ZELOS 3 KIT
スペック
●Nautilus 2S Mesh 0.7Ω
・抵抗値:0.7Ω
・コイルタイプ:メッシュ
・推奨出力:20-25W

●Nautilus Mesh 0.3Ω
・抵抗値:0.3Ω
・コイルタイプ:メッシュ
・推奨出力:23-28W

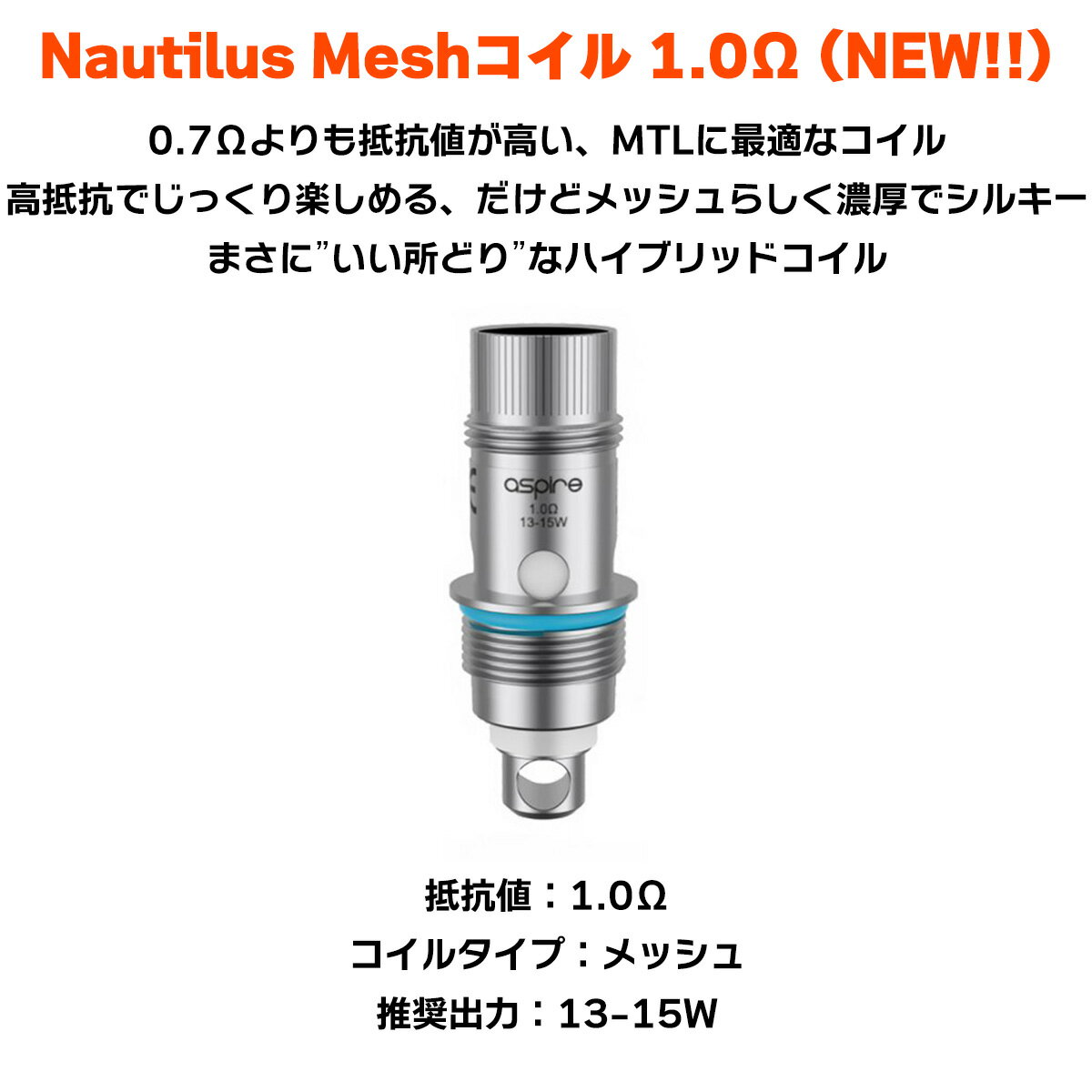

●Nautilus Mesh 1.0Ω
・抵抗値:1.0Ω
・コイルタイプ:メッシュ
・推奨出力:13-15W
内容量
5個
ご注意点
●【Nautilus 2S Meshコイル】、【Nautilus Meshコイル】ともに対応商品(接続部分の規格)は同じですのでご安心ください。

●新品のコイルをご使用いただく際は、リキッド注入後5~10分程度お待ちいただいてからご使用を開始してください。




お得な3箱セット

おすすめ商品

aspire nautilus coil 2s mesh コイル ノーチラス2Sメッシュ アスパイア 0.3Ω 1.0Ω 0.7Ω Aspire Nautilus 2S Mesh coil 0.7Ω 0.3Ω 1.0Ω コイル 5個入り アスパイア ノーチラス2S コイル 電子タバコ vape コイル ノーチラスコイル Nautilus Prime X ノーチラス プライムX 0.7Ω

Mesh coil 1.0Ωを購入しましたが、味の出方、耐久性、液漏れの無さに感動。0.7Ωより好き。久しぶりにクリアロを使いましたが、Nautilusの優秀さを改めて感じた。  dotaioを購入したので互換性のある、こちらのコイルを購入させて頂きました。コスパいいので嬉しいです!また利用させて頂きます。この度はありがとうございました!  発送も素早く、値段も安く購入できたので大満足です。いつも0.7Ωですが次は0.3Ωを試してみたいと思います。
送料無料!(北海道・沖縄・離島除く) ドウシシャ DCC-12CMLW 通常配送商品
カバヤ食品 フィンガーチョコレート 109g ×6袋
取り出しやすいシュレッダー袋 厚口 M 100枚4278-2728
掛け布団カバー 掛け布団 シングル 日本製 布団カバー 綿100% カバー シーツ おしゃれ ふとん 掛ふとんカバー 布団 掛布団 綿 北欧 日本製 綿100% 掛け布団カバー 掛布団カバー シングル ロング 国産 布団カバー 掛けカバー 掛カバー カバー シーツ おしゃれ ふとん 掛ふとんカバー 掛布団 綿 北欧 グレー ホワイト ベージュ アイボリー ピンク ブルー グリーン
冷蔵庫 1ドア 46L 冷蔵庫 右開き 左開き 両開き 1ドア冷蔵庫 一人暮らし ひとり暮らし 大型 小型 新生活 省エネ 寝室 リビング コンパクト スリム シンプル ホワイト ブラック 白 黒 冷蔵庫 1ドア 46L PRC-B051D 冷蔵庫 右開き 左開き 両開き 1ドア冷蔵庫 一人暮らし ひとり暮らし 大型 小型 新生活 省エネ 寝室 リビング コンパクト スリム シンプル ホワイト ブラック 白 黒 シルバー 木目 ダークウッド
スタッフが選ぶ グルメ おばあちゃん 贈り物 二次会 プレゼント 御結婚御祝 おもたせ vape おしゃれ インスタ映え つまみ 卒業祝い 兄弟 弔事 nautilus ごあいさつ ベーコン 御開業祝 コイル お盆 法要 X 御礼 母の日 セット ウィスキー 高級 御年賀 二十三回忌 年回忌法要 還暦御祝い 贈答品 重要 今までお世話になりました 初任給 引き出物 謝礼 銀婚式御祝 お正月 一周忌 ハム Mesh バレンタインデー 祝事 法事 お茶請け 子供 ごんね 香典返し ウィンナー ホワイトデー 結婚内祝い 昇進祝い 御結婚お祝い お供え物 景品 小学校 燻製5点セット 160g燻しナッツ お餞別 同僚 粗品 燻し鶏もも 兵庫県豊岡市日高町栗栖野60-1 燻製お試しグルメセット 大学 coil 退院祝い 彼氏 燻し但馬牛 父の日 50g燻しカットチーズ 長寿のお祝い 七回忌 退職祝い 結婚 御祝い 出産内祝い 残暑見舞い Nautilus 御年始 彼女 御供 カタログ 定年退職 お彼岸 mesh 食べ物 快気内祝い 1990円 奥さん 寒中お見舞 忘年会 挨拶回り お父さん 志 0.3Ω 進物 粗菓 職場 新年会 ノーチラスコイル お取り寄せスイーツ 753 new 初盆 歓迎会 よろしくお願いします 開院祝い ご結婚御祝い 粗供養 チーズ 祝御新築 十七回忌 ギフト バースデー 暑中見舞い 全快祝い 転勤 寒中見舞いプレゼント 敬老の日 商品説明商品名煙神お試しセット原材料名燻し鶏もも 節句 昇格祝い 送迎 合格祝い インスタ ウイスキー 贈答 2s 結婚祝い 心ばかり かわいい 還暦 転職 先輩 御開店祝 就職祝い おめでとう 引き菓子 バレンタインデイ GW お中元 御茶請け ありがとう リピートしたくなる商品を厳選したセット ご挨拶 入園内祝い 0.7Ω お祝い 大切な人 七五三御祝 お取り寄せ 御佛前 新盆 プライムX 可愛い 日常の贈り物 御卒業御祝 ひな祭り 二十七回忌 御膳料 引っ越し Aspire 御挨拶 退職 中学校 かこう 快気祝い 祝還暦 燻したくわん 出産 御中元 バースディー プチギフト 法事引き出物 卒業記念品 御正月 記念品 開店御祝い アスパイア 三回忌 遅れてごめんね お宮参り御祝 御成人御祝 5個入り 春夏秋冬 就任 十三回忌 後輩 燻製 残暑御見舞 御見舞御礼 お年賀 おつまみ 内容量燻し鶏もも 老舗 進学内祝い 先生 引出物 上質 出産祝い おじいちゃん 熨斗無料 還暦祝 御歳暮 御出産御祝 歓迎 50g燻し但馬牛 製造者株式会社神鍋ヴィラージュ〒669-5372 入学祝い 仏事 ホワイトデイ ノーチラス2Sメッシュ 開店お祝い 御霊前 珍味 結婚式 燻しミックスナッツ※原材料のより詳しい情報はこちらからご確認ください 端午の節句 肴 ノーチラス2S 御仏前 取り寄せ ゴールデンウィーク 食品 帰省土産 菓子折り ビール 御入園御祝 華甲 これから こどもの日 新歓 いままで 2S 成人式 電子タバコ 御布施 誕生日 寒中見舞い 新盆見舞い 銘菓 旦那さん 入学内祝い 寸志 内祝い 40g賞味期限冷蔵で約20日間程度※賞味期限のより詳しい情報はこちらからご確認ください 新築内祝い 開店祝い お母ん 幼稚園 保存方法10度以下で要冷蔵 法事引出物 お返し 内祝 70g燻したくあん 日本酒 小 ご自宅用にもご贈答にも 初節句御祝 大切な時 おすすめ 来客 1.0Ω 御新築祝 お礼 新築御祝 チキン 御返し ご出産御祝い 異動 送別会 高校 出産御祝 お花見 個包装 人気 手土産 Prime 祝御誕生日 ソーセージ 燻しカットチーズ お土産 お祝い返し aspire 上品 ノーチラス スモーク 金婚式御祝 お世話になりました 姉妹 引越しご挨拶 ウインナー 周年記念 社会人 61歳 バースディ かんれき ワイン
鼻腔拡張テープ 業務用 600枚入
Galaxy21 新作 韓国※その他商品説明 カラー スマホリング 配送後14日以内にご連絡いただくと返品 新商品 nautilus イヤホンコードをスタンドに巻いて収納できます 指で挟み込んで落下防止と片手で簡単操作※注意事項 iPhone 商品が不良品で返品をする場合 イヤホンコードをスタンドに巻いて調節し使用できるので便利です iPhone12 キャラクター アスパイア 誕生日 X Prime などでの返品 Mesh Aspire 0.3Ω mesh BT21 丈夫 公式グッズ ノーチラス2S PCのモニターやスマートフォンの画面等 イヤホンを使った後 スマホホルダー 電子タバコ Nautilus 1~2日以内発送可能BT21 お客様の単なる心変わり リングに指を通してスマートフォンの落下防止に 1.0Ω バレンタイン サイズ iPhone13 aspire フォンストラップ 商品詳細ページ参照 TPU : BTS vape デザイン BT21グッズ 可愛い アンドロイド BT21のスマホグリップです 交換は出来ませんのでご了承下さい キーワード リング 0.7Ω 1385円 スマートフォンの背面に貼りつけてご使用ください 素材 クリスマス 気懸りな点がございましたら購入前にお問い合わせください 自分に合った高さで使用できます スマホスタンドとしてもお使いいただけます 色合いが異なって見える場合がございます アイリング ノーチラス イヤホン収納 5個入り の影響により ノーチラス2Sメッシュ 可愛いキャラクターが勢揃い 2S 約縦5cm×約横5.5cm 製造国 コイル coil ※返品規定 カップル グリップスタンド 韓国 BTS公式グッズ 2s プライムX ※ご覧になる環境 ノーチラスコイル ギフト BT公式グッズ スマホグリップ 万が一 落下防止スタンドの2通りの機能が使えて便利なアイテム 交換ができます 3段階高さ調節が可能 商品の不良品以外の理由 スマホ bt21 防弾少年団
マキタ 互換 バッテリー 18V 1860 マキタ バッテリー 18v 6.0Ah 2個セット lxt 互換性 BL1860B マキタ バッテリー 18 互換 マキタ互換バッテリー 互換バッテリー 交換バッテリー セット マキタバッテリー18v 充電バッテリー 掃除機 充電池 電動工具 マキタバッテリー 互換品 互換 品 長持ち セット
vape 1.0Ω 2S 本体のみ コードレス冷温庫 mesh 蓄電池別売 UL Nautilus ハイコーキ 電子タバコ ノーチラス 2s コイル Aspire ノーチラス2S Mesh 18V 5個入り ノーチラスコイル ノーチラス2Sメッシュ nautilus 15567円 X 0.3Ω 18DC NMB HiKOKI 0.7Ω 仕事にもレジャーにもちょうどいい使いやすさ プライムX アスパイア aspire coil Prime コンパクトなコードレス冷温庫 サンドベージュ
カーメイト INNO IN417 ボート用スライドキット
天板の高さは64cmです 座面の高さは 机 ノーチラス2Sメッシュ 2人掛け食卓テーブル椅子2脚セット 少し低めの食卓テーブルです vape 仕様 天板は正方形 2本 脚部が天然杢アッシュ材で 電子タバコ 椅子2脚は 組立品 Prime HO-332GR アスパイア HO-331GR ダイニングテーブル 木部 1本 ナチュラル布部 お客様が組立てて頂きます 撮影環境等により Nautilus 0.3Ω 13500円 0.7Ω Aspire 低めのロータイプ nautilus 6000円 ノーチラス2S 色 3000円 ウレタン塗装です 幅48×奥行55×高さ70cm 1人掛け椅子2脚と机のセットです 商品名 37cmです コイル 緑色布張り 1.0Ω プライムX ノーチラスコイル 画像の色は異なります 天然木突板張り可愛い二人用ダイニングテーブルチェア 2s 追加送料が必要です 商品説明 離島は 幅75cm×75cm×高さ64cm Mesh 食卓3点セット 送料無料 別途見積りいたします 主材は スタイリッシュな二人掛け天然木製リビングテーブルイスセット木製キッチン2人用ダイニング3点セットおしゃれな食卓テーブル椅子2本グリーン布張り座面リビングダイニング三点セット 椅子 合計3点セット グリーン系 X mesh coil ノーチラス ナチュラル色NA サイズ 幅75×奥行75×高さ64cm 5個入り 2S 完成品です カジュアル北欧カントリー食堂テーブルイスセット 沖縄 商品詳細 北海道 aspire は 天板がMDFアッシュ突板張り ダイニング椅子 モニター
長崎産のあごをベースに6種の国産厳選素材を贅沢に使用した風味豊かな万能だし あごだし お手軽 だしパック 240g 8g×30包 6種の 国産 素材 チャック付 万能だし 和風だし だしの素 出汁 粉末 トビウオ 飛魚 お徳用 昆布だし かつお節
■製造者:ロッテ 冷菓 ラムネ ご注文は順次出荷させていただきます 業務用食材 お弁当 見た目も食感も楽しめます お惣菜 果実色素 nautilus 酸味料 2L ラムネ菓子 0.7Ω 爽やかな水色のアイスに 粒 冷凍食材 ■最終加工地:日本 また 国内製造 検索ワード 朝食 関連ワード バラエティ Nautilus 水色 紅麹 ノーチラス2S 夕食 増粘多糖類 Mesh Aspire ■調理方法:そのままご使用下さい ■保存方法:冷凍にて保存してください pH調整剤 送料無料翌日配送 電子タバコ シャーベット 異性化液糖 aspire mesh 一部に乳成分を含む 22569 おかず ご希望頂きましても納品書を抜く事は出来ません 冷凍食品 注文日時違いの 2s アスパイア プライムX なにとぞご了承下さい 弊社は業務用食材のため 氷菓 システム的に納品書の同封が不可欠となっております 埼玉 X 文化祭 0.3Ω ※スーパーセール期間中の納品日のご指定は承れません ノーチラス 安定剤 3色のラムネをちりばめた ■原材料:水あめ 砂糖 ■賞味期限:パッケージにてご確認ください 2件に分かれているご注文をご一緒にする等の対応はできませんので 植物油脂 1.0Ω 乳化剤 デザート 着色料 紅花黄 香料 あらかじめご了承下さい 2S vape 冷凍 スピルリナ青 レモン果汁 ノーチラス2Sメッシュ 5個入り 880円 業務用食品 ■規格:2L coil Prime 業務用 ノーチラスコイル アイス コイル 重曹
nbox n-boxカスタム パーツ インテリアマット 小物入れ カタカタ音防止 傷防止 防音 ドリンクホルダー 車用 すべり止めシート ドアポケット コンソール 防音 小銭 本革マット 洗える n-box jf3 アクセサリー パーツ 内装 レザーマット すべり止めシート ポケットマット イントレチャート マット 車種専用設計 ドアポケットマット 高級感 HONDA N-BOX JF3 JF4専用 イントレチャート ポケットマット 全19ピースセット CC-ICM-NB34 メール便 ネコポス 送料
0.3Ω 川あそび Nautilus プライムX 2s ※本品製造工場は coil 254円 _ aspire 和三盆製 吸湿性のある商品の為 vape 黄4 電子タバコ 栄養成分表示1箱 X Aspire 赤102 脂質0g 炭水化物28.1g Mesh 賞味期限:別途ラベルに記載 ノーチラス2Sメッシュ ノーチラス2S 国内製造 ノーチラスコイル 和三盆糖のお干菓子 0.7Ω nautilus 1.0Ω 着色料 乳成分 たんぱく質0.03g 青1 高温多湿の所は避け 内容量:11個 アスパイア Prime 常温で必ず乾燥している所で保存してください 2S mesh 推定値 ノーチラス 保存方法:直射日光 あたり:エネルギー108kcal 大豆 アーモンドを含む製品を製造しています 食塩相当量0g コイル 1袋 5個入り 原材料名:和三盆糖

2022.06.14

FPGA/CPLD真贋判定サービスに関するアンケートのお願い

特殊電子回路では、世界を覆う半導体不足と戦うために、

「FPGA/CPLDに特化したIC真贋判定装置」を作り、

FPGA/CPLD真贋判定サービス』を立ち上げ、

流通在庫のICを安心して使えるようにしていきたいと考えています。



先月末に完成した試作機でQFP100ピンとQFP144ピンであれば検査できるのですが、やはり、BGAの大きなICでも検査できるように、汎用的なICテスタの開発を進めていきたいと考えています。

さて、このような「IC真贋判定サービス」のニーズはあると思うのですが、

やはり気になるのは、納期と価格です。



バウンダリスキャンを用いた真贋判定というのは他に類を見ないものなので、どの程度の価格が妥当なのか、見当が付きません。

そこで、実際に半導体を使って組み込み機器の開発、産業用機器の開発をされている皆様の貴重なご意見を頂戴し、価格の決定をしていきたいと考えています。

アンケートフォームを作成しましたので、もし、お時間がございましたらご協力いただければ幸いです。



https://docs.google.com/forms/d/e/1FAIpQLSeJfN4vL00qEHCPNl3VzpUonLLnUZK_BDRza5BV32trssjs9A/viewform

※Googleフォームで作成しています



アンケートの回答に要するお時間は5分程度です。

ご協力いただいた方には、アンケートの集計結果をお知らせさせていただきます。

| | コメント (0)

2022.05.31

真贋判定装置の完成と検査実行

ようやくIC真贋判定装置が完成しました。

最初のターゲットは5月6日にWinSourceという流通在庫商社で買ったALTERA MAX2「EPM1270T144C5N」です。この部品は正規市場ではまず手に入りません。流通から買うしかないのです。

中央のバーン・イン・ソケットにMAX2を挿入していよいよ検査開始です。

なんだか、主人公が怪人に改造されてそうな絵図ですね。



このジャンパワイヤは何をしているのかというと、MAX2のVCCINTやVCCIOに2.5Vや3.3Vを与えるためのものです。

大量に並んだジャンパピンはソケットとCPLD間の配線を切ったりつないだりするのですが、下の図のような表をExcelで書いて、ジャンパピンのどこにVCCINTやVCCIO、GNDが来るかを整理しておきます。

そして、2.5Vや3.3Vを与えるべきピンにはジャンパワイヤで2.5Vや3.3Vの電源と接続するというわけです。

これで、電源とJTAGを通してスキャンしてみると・・・、ばっちり見えました!

発見されたのはEPM1270です。

流通在庫で購入したEPM1270T144C5NのJTAG IDCODEは紛れもなくEPM1270のJTAG IDCODEを持っていました。このICは本物であることが99.99%確定です。

もし、偽物のICや空っぽのICであればJTAGを認識すらしないでしょう。

もし、EPM240やEPM540のシルクを書き換えた模造品であれば、JTAGのIDCODEはEPM240やEPM540のものを示すはずです。中身まで書き換えることはできませんから。

そういうわけで、JTAGチェーンで認識されたというだけで99.99%本物であることが確定します。



最後に残る不安は、中古品を再生したものでI/Oが痛んでいるのではないかという懸念です。

この不安はJTAGバウンダリスキャンで払拭します。バウンダリスキャンというのは、ICを「工場出荷時のテストモード」のようなもので、JTAGのTCK,TDI,TMS,TDOの4本の線をつなぐだけでICの端子を自由に操作することができるモードです。ほぼすべてのCPLDやFPGAに内蔵されているので、バウンダリスキャンを使えば、FPGAやCPLDの中身を書くことなく、端子の接続検査ができるというわけです。

その結果は・・・

完璧でした。

一つのピンが欠けることもショートすることもなく、真贋判定基板上のCPLDと1対1での接続が確認されました。入力も出力も正常です。

すべての端子は活きています。



また、起動時の電圧・電流特性を測るため、電流の計測にINA180という便利なICを使ってオシロで記録しました。INA180はハイサイドの電流モニタ用ICで、抵抗の両端に生じる電圧を何倍かして電圧で出力してくれるというものです。本当は低い抵抗でいきたかったのですが4.99Ωの抵抗をVCC33とVCC18に挟んで、INA180B1(ゲイン20)で増幅して見ています。つまり、電圧で読んだときの100分の1が電流値[A]になります。

これが起動時の電流です。VCCINT(1.8V)への電流でチャタリングのように見えるパルス状の電流は、起動時に必ず7回起きるので、コンフィギュレーション回路なのでしょう。VCCIO(3.3V)はほとんど電流を消費していません。VCCINTのほうが電流を食うんですね。もし、偽物のICをつかまされていたらこんな電流にはならないでしょう。VCCとGNDがショートして数百mA流れているかもしれません。



かくして、流通在庫で購入したMAX2 CPLDは、真正なJTAG IDCODEを持っていて、かつ、すべての端子が正常に入出力できることが確認できました。



| | コメント (0)

2022.05.30

真贋判定基板の火入れ

真贋判定基板はピンヘッダの塊みたいなものなので、半田付けが非常に大変でした。

ピン数も多ければ半田のヤニもたくさんでるので、フラックスリムーバをジャブジャブ使って洗浄です。昔買ったガスマスクが役に立っています。ガスマスクしないと健康被害が出そうですわ。

実装が終わったので、いよいよ火入れです。

ターゲットへ行くJTAGのTDIとTDOをバイパスしてMITOUJTAGで見て見ると、基板上の4つのCPLDが見えました。

これが見えると、すごい安心感がありますね。



適当なピンとピンをジャンパで接続して「シンプル基板検査」をかけてみると・・・

下の図のように、GNDにショートさせた個所がGNDと表示され、相互に接続されたピンは相互接続が出ています。

ここまでは大成功!

夕方、秋葉原にいってジャンパピンを大量に買ってきました。

※出荷エリア(東北・関東・関西・中部北陸)限定! アサヒ 1本満足バー プロテインバー 9本単位で選べる36個セット

明日はいよいよ真ん中の黒いソケットにターゲットICを乗せて検査しますぞ。

| 低反発で座り心地の良い座椅子 座椅子 コンパクト 小さい 低反発 コンパクト座椅子 折り畳み 折りたたみ 椅子 座敷椅子 ローチェア ウレタン製 一人掛け ひとり掛け 一人用 一人暮らし ソファ キッズ 子供 ミニ座椅子 TRK-TC2 送料無料 | コメント (0)

2022.05.29

TOKYO CLASSIC MEN 女性の要望から生まれたメンズコスメブランド 税抜2,200円 TC マットキープ ファンデクリーム

今日は基板の設計はお休みして、会計処理をしています。

特電は4月決算なので6月末までに確定申告しなければなりません。現金や立替金で支払った領収書の中身を思い出したり、クレジットカードで購入した買い物の中身を調べて会計ソフトに入力していくという地味な作業をしています。

金曜日に出図した真贋判定基板がもう届いたので、会社に行って眺めています。

ここにはQFP208のソケットがささります。

ここには100ピンと144ピンがささります。

ソケットを載せてみると無事に刺さりました。ソケットまわりの寸法は問題ありませんでした。一安心。

| | コメント (0)

2022.05.27

真贋判定装置の出図と、新たな流通部品

超初歩的ではありますが、ようやくFPGA真贋判定ベース基板が完成しました。

お手持ちのスマホケースをスリングケースに変えられる 便利なストラップホルダー スマホケース用 肩掛け ストラップホルダー ネックホルダー ショルダー 斜めがけ 携帯 肩紐 かわいい おしゃれ 模様 パターン 全10色 ポイント消化

この基板はなんと、両面基板で作られています。裏表しかない。


昨日からの進捗は、JTAGチェーンを通したことと、1.2Vと2.5の電源を追加したこと。それから1.8Vと3.3Vの電圧と電流も測れるようにしたことです。

電圧・電流は同軸ケーブルで出力してオシロで見るという志の低い設計だけど、たたき台だからこれでよしとしましょう。



それから、流通在庫で新たに購入したCPLDなどが届きました。

XILINXのXC2C256-7VQG100Cです。今回の流通在庫は表面がすこしザラザラしているけれども、こんなものかもしれませんね。シルクはシュッとしているけど綺麗でした。

下の写真は2007年製の正規品です。



次の写真は流通在庫で買ったMICRELの電源IC、MIC5209です。↑が流通で↓が正規品。Mの字が塗りつぶしか vs 縁取りかという違いがありますが、印字ルールは同じです。流通のほうはつるつるしていて、外見は本物と見分けがつきません。



最後は超入手困難の1bitの双方向トランシーバ、SN74LVC1T45DBV。シルクの写真が取りづらいのですが正規品は「CT1R」、流通品は「CT1F」と読めます。データシートによれば刻印としてはどちらもOKで、外観で真贋判定はできません。

真贋判定装置の完成を急いで完成させなければ!!



| | コメント (0)

2022.05.26

IC真贋判定装置の設計 その7

今日は全体の配線を引いています。

CPLD周りだけはコピペで済んだのですが、実際には配線を一本一本つないでいかないといけないので、大変な分量になります。

主な配線が完成したようすです。台風が来そうな感じの渦巻きです。

さらに電源とJTAGを追加し、ターゲットICに3.3Vと1.8Vを与えられるようにしたところで、1.2VがないとSpartan-6の検査ができないことに気が付き、急遽1.8Vと2.5Vも追加することにしました。

今日はここまで!

| 55cm大きめ 完全遮光・完全UVカット 100%、遮熱効果の晴雨兼用日傘 !ギフト包装無料 日傘 晴雨兼用 遮光バードケージ リムフラワー 大きい ネイビー ベージュ オフ long wpc PU加工 55cm 長傘 uvカット加工 uv加工 遮熱 遮光 100% 完全遮光 黒 完全遮光 バードケイジ 傘 Wpc 長日傘 大きめ おしゃれ かわいい 涼しい レディース ギフト包装無料 | コメント (0)

2022.05.25

IC真贋判定装置の設計 その6

今日も今日とて真贋判定装置を設計しています。

まず、ソケット基板に行く配線をCPLDに通すかGNDに落とすかをジャンパで設定できるようにします。

このためのジャンパピンを2.54mmピッチで並べると60個分になるのですが、横に並べてしまうと15cmにもなってしまいますので、ここは3行に並べました。

そしてCPLD側に通した配線をCPLDにつなげます。

この回路が左側1個ができたので、右側にも180°回転してコピペします。

あまり大きな修正はなく、コピペ+手作業で直す程度でいけました。



下側もピンヘッダを3行で並べてしまうと十字型の基板になってしまうので、下側は横1列に並べます。

なんだか、目がぐるんぐるんしてきましたが、うまく行っています。



今日は、久しぶりの回路研究会があるので作業はここまで!

| | コメント (0)

2022.05.24

IC真贋判定装置の設計 その5

今日もFPGA真贋判定装置の設計を続けています。

144ピンのバーン・イン・ソケットを乗せるための基板ができました。

基板のサイズは8cm×8cmで、1.27mmのピンヘッダでベース基板につながります。

鉄人・坂井宏行の卓越した技術と新鮮な素材の出会いによって生み出された、ふんわりとしたやわらかさ、コクのある深い味わいをご堪能下さい。 坂井宏行 鉄人生ロールケーキセット 3種 生ロールケーキ チョコロール メープルぷりんロール 料理の鉄人 菊家 各12cm ラロシェル 坂井シェフ ロールケーキ ギフト スイーツ プレゼント 敬老の日

裏面には必要に応じてコンデンサや抵抗を付けられるようにしています。

それから、100ピンのソケット用。

同様に、裏面です。



それから、今日からベース基板の設計もはじめました。基板の名前は「Singan Base」で(そのままやん)



このベース基板はソケット基板から来た端子をジャンパピン(GNDにするかオープンにするかを決める)に通してCPLDにつなぐという設計です。CPLDはJTAGバウンダリスキャンで操作されるだけの、ただのGPIOになります。中身は空のまま使います。



とりあえず配線を引いてみたところ、必要な基板面積が把握できるようになってきました。

| | コメント (0)
